Złącze POGO PIN

• Kompletny montaż: Piny POGO-wstępnie zainstalowane w obudowie, gotowe do montażu na płytce drukowanej
• Wiosna-Załadowane kontakty: Kompensuje niewspółosiowość i tolerancje mechaniczne
• Wysoki cykl życia: Parametry znamionowe na 10 000 do 100000+ cykli łączenia
• Wiele opcji montażu: SMT,-przez otwór, do montażu panelowego lub pływającego
• Pozłacane-styki: Niska rezystancja styku, odporność na korozję
• Wybierz-i-zgodny z miejscem: Płaska górna powierzchnia do odbioru próżniowego (wersje SMT)
• Kompatybilny z przepływem: Obudowy-wysokotemperaturowe do automatycznego lutowania
• Możliwość dostosowania: Liczba pinów, skok, siła sprężyny, styl końcówki i poszycie

Notatka:Wszystkie specyfikacje można dostosować. Siła sprężyny, skok, liczba pinów, podziałka i pokrycie dostosowane do wymagań aplikacji.

1. Złącze-sprężynowe – format Pogo Pin, od 2 do 100 pozycji

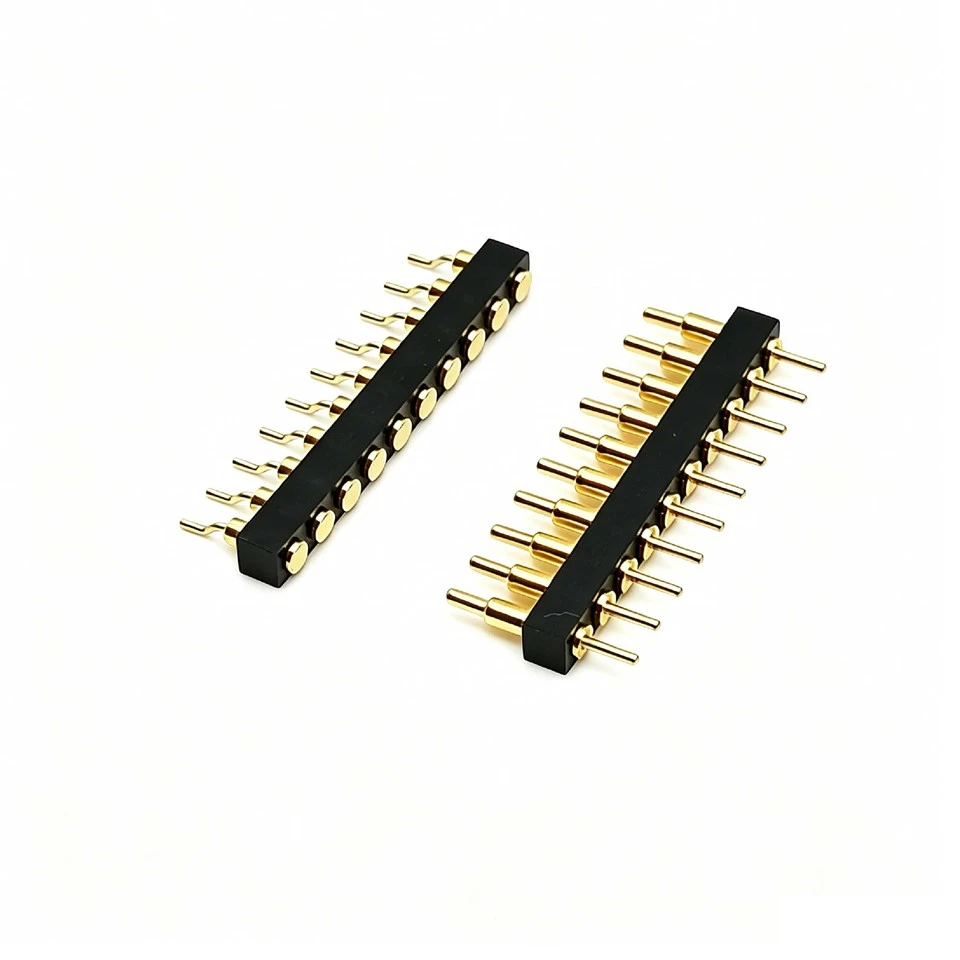

Dostępne w wersji jednorzędowej (2–50 pinów) lub dwurzędowej (4–100 pinów). To nie jest luźny pin pogo -, to kompletna obudowa złącza z wieloma stykami-sprężynowymi. Idealny do stacji dokujących, przyrządów testowych, akumulatorów i wymiennych modułów.

2. 1A do 10 A na pin – połączenie sygnału i mocy w jednej obudowie
Styki o większej-średnicy obsługują prąd do 10 A do ładowania lub dostarczania zasilania. Mniejsze piny obciążają 1 A w celu sygnalizacji niskiego-prądu. Wszystko w tym samym korpusie złącza. Rezystancja styku utrzymuje się w zakresie 20–50 mΩ. Jeden typ złącza, dwie klasy prądowe.

Skok roboczy 3. 0.5mm do 2,5 mm – pochłania błędy wyrównania
Konstrukcja obciążona sprężyną-kompensuje wypaczenia PCB, niewspółosiowość i wibracje. Skok roboczy (0,5 mm do 2,5 mm) oznacza, że ​​kołki ściskają się podczas łączenia bez utraty siły docisku. Świetnie nadaje się do zastosowań,-ślepych, w których mogą pęknąć sztywne złącza kołkowe.

4. Złocenie na niklu (0,1–3,0 μm) + obudowa wysokotemperaturowa-
Grubość poszycia stykowego wybierana na podstawie oczekiwanych cykli łączenia i ryzyka korozji. Obudowy z PBT lub PA6T (możliwość dostosowania) wytrzymują lutowanie rozpływowe. Montaż w wersji SMT,-przez otwór, panelowy lub pływający. Dielektryk wytrzymuje 500 V AC. Zgodny z dyrektywą ROHS.

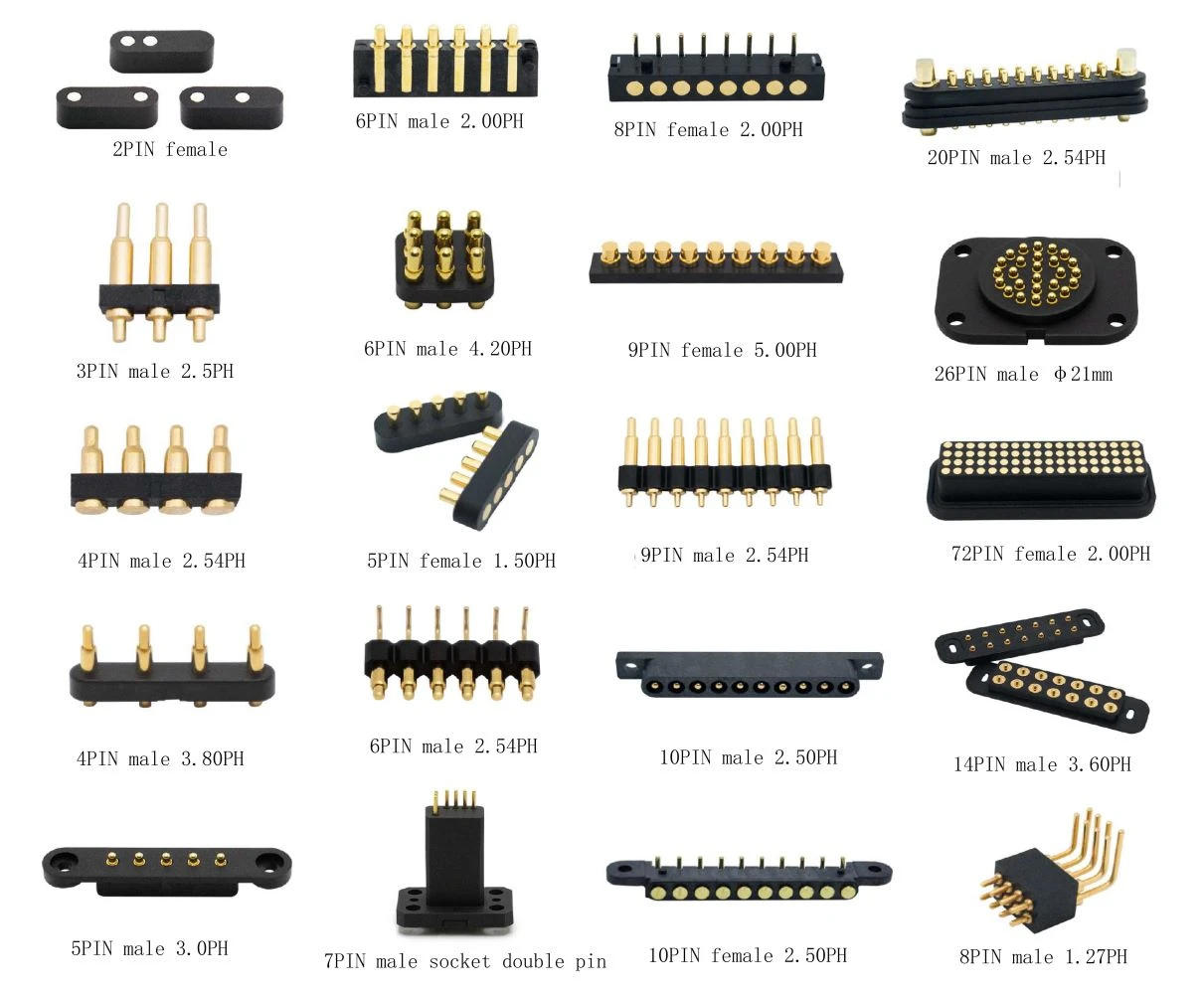

• Liczba pinów: 2 do 100 pinów (dostępne układy niestandardowe)
• Poziom: 1,27 mm do 4,0 mm (dostępne odstępy niestandardowe)
• Wysokość złącza: Profil od 3 mm do 15 mm
• Siła Wiosny: 50g do 300g na pin
• Styl końcówki: Płaski, koronowy, spiczasty, promień, potrójny punkt
• Platerowanie: 0,1 μm do 3,0 μm złota na niklu
• Materiał obudowy: PBT, PA6T, LCP lub PEEK

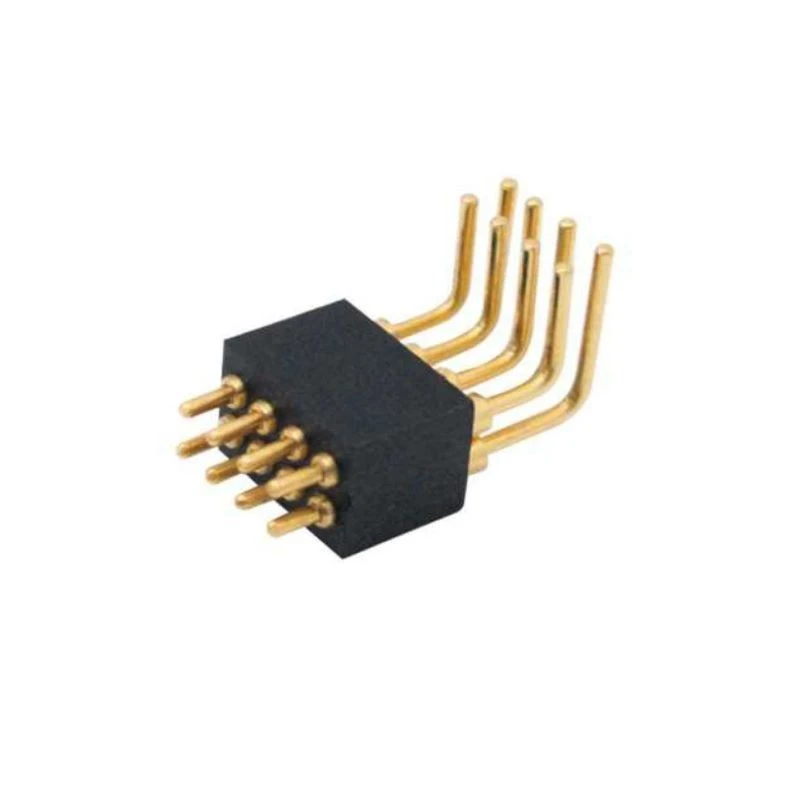

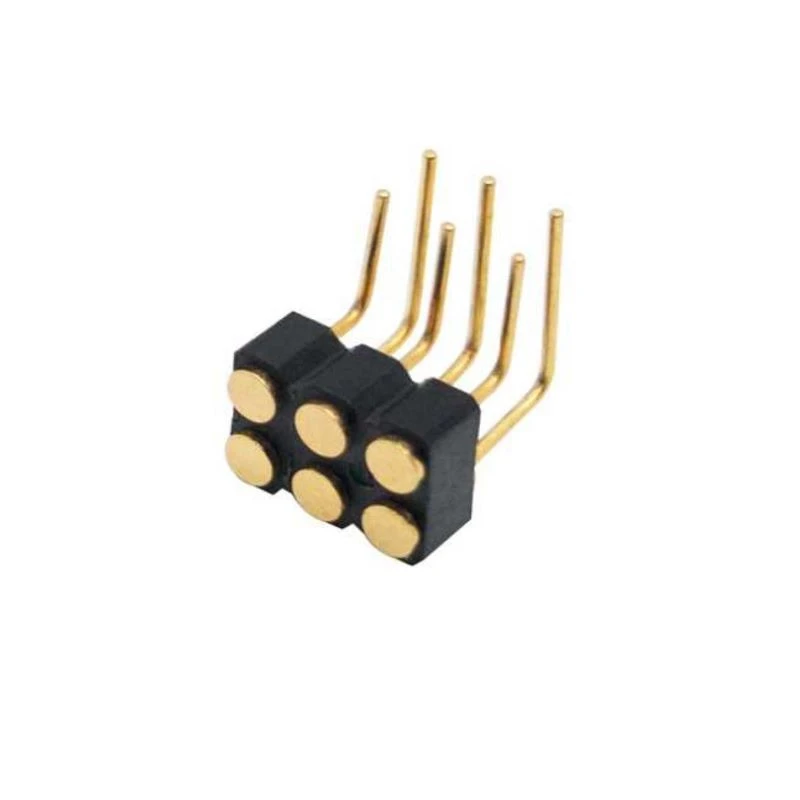

• Styl montażu: SMT,-przez otwór, do montażu panelowego, pływające,-kąt prosty
• Polaryzacja: Obudowy z kluczem, kodowanie kolorami, asymetryczna konstrukcja
• Osłona przeciwpyłowa: Zdejmowana osłona niezaładowanych kręgli
• Opakowanie: Tuba, taśma i szpula (SMT) lub taca

Kompletne rozwiązania w zakresie-złączy sprężynowych

• Stacje dokujące i stacje dokujące do ładowania akumulatorów: Stosowany w smartfonach, tabletach, smartwatchach, monitorach fitness, bezprzewodowych słuchawkach dousznych i ładowarkach do elektronarzędzi do niezawodnego codziennego ładowania dzięki-samonastawnym stykom.
• Urządzenia do testowania i programowania PCB: Stosowany w testach funkcjonalnych, ICT (test-obwodów) i przy programowaniu oprogramowania sprzętowego wymagających-powtarzalnych połączeń o dużej liczbie cykli i stałym docisku.
• Stacje dokujące do urządzeń medycznych: Zintegrowany z monitorami pacjenta, sprzętem diagnostycznym i przenośnymi urządzeniami medycznymi wymagającymi niezawodnych, łatwych do czyszczenia i odpornych na korozję-złączy do ładowania.
• Elektronika do noszenia: Stosowany w inteligentnych zegarkach, opaskach fitness, aparatach słuchowych i medycznych urządzeniach do noszenia wymagających kompaktowych, niskoprofilowych złączy-z delikatnym kontaktem z podkładkami.
• Ładowanie samochodów i pojazdów elektrycznych: Stosowany w uchwytach do ładowania pojazdów elektrycznych, złączach do zarządzania akumulatorami i-pojazdowych stacjach dokujących wymagających-wysokiej wydajności prądowej i odporności na wibracje.
• Przemysłowe i robotyka: stosowane w modułowych systemach czujników, zrobotyzowanych zmieniaczach narzędzi, stykach ładowania AGV i interfejsach szybkiego-rozłączania wymagających wytrzymałych połączeń o dużej-cykliczności.
• Urządzenia IoT i inteligentnego domu: Stosowany w inteligentnych dzwonkach do drzwi, kamerach bezpieczeństwa i węzłach czujników w celu zapewnienia niezawodnych połączeń zasilania i transmisji danych w urządzeniach-wdrożonych w terenie.
• Wojsko i przemysł lotniczy: Złącza-o wysokiej niezawodności do zastosowań wymagających zwiększonego zakresu temperatur, odporności na korozję i trwałości zgodnej ze specyfikacją MIL-.

1) Mając doświadczenie w złączach interfejsów i zespołach kabli, możemy zaoferować szeroką gamę standardowych możliwości produkcyjnych, takich jak tłoczenie, formowanie wtryskowe, prototypy, złącza i zespoły kabli, niestandardowe złącza i zespoły kabli oraz niestandardowe opakowania detaliczne.

2) Postęp w technologii połączeń wzajemnych. Nasz zespół może zaoferować światowej klasy-interfejsy, od wstępnych konsultacji po końcową dostawę, aby sprostać wyzwaniom stawianym przez naszych klientów w zakresie wzajemnych połączeń. Nasz spersonalizowany pakiet projektowy i inżynieryjny obejmuje rysunki CAD, modele 3D, prototypy i próbki testowe.

3)Budowanie połączeń na całym świecie. Możemy zapewnić szeroką gamę rozwiązań w zakresie połączeń wzajemnych, aby zaspokoić potrzeby klientów na wielu różnych typach rynków, w niektórych z najpopularniejszych rynków, takich jak:-wysokiej klasy elektronika użytkowa, przechowywanie danych,-dekodery, rynek medyczny, bezpieczeństwo domu, przemysłowy, audio/wideo, komputery stacjonarne i mobilne.

4) Produkty wysokiej jakości i konkurencyjne ceny.

5) Przekraczanie oczekiwań. nasza polityka jakości to przede wszystkim jakość, przede wszystkim klient.

1.Priya, projektantka urządzeń do noszenia w Bangalore
„6-pinowe złącze POGO 2,54 mm do ładowania smartwatcha. Małe wymiary, niezawodny kontakt. Promień końcówki jest delikatny dla złotych padów. Dobry produkt.”

2.Lisa, menedżer produktu IoT w Kanadzie

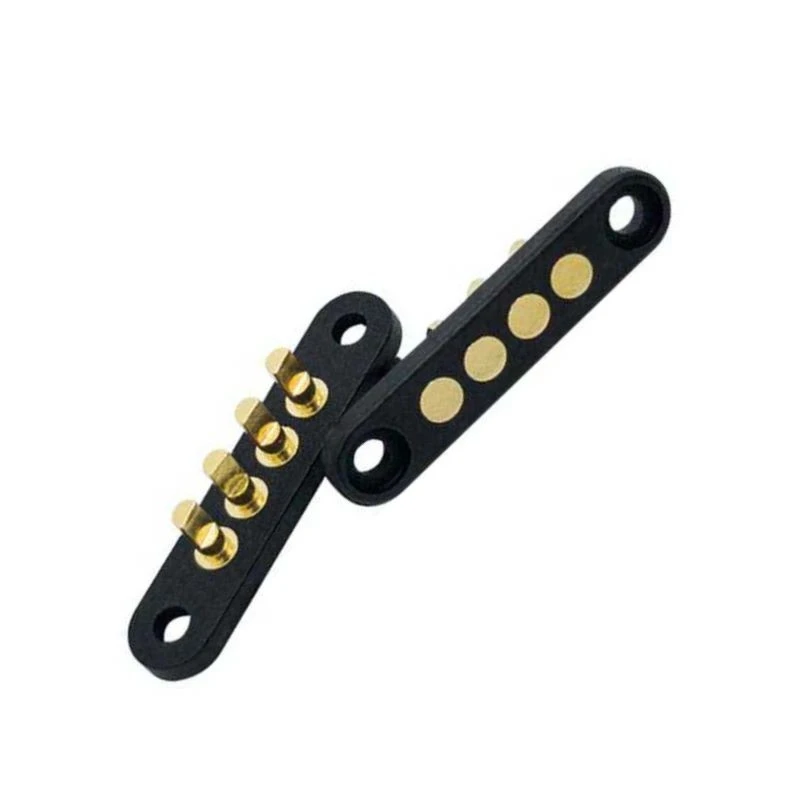

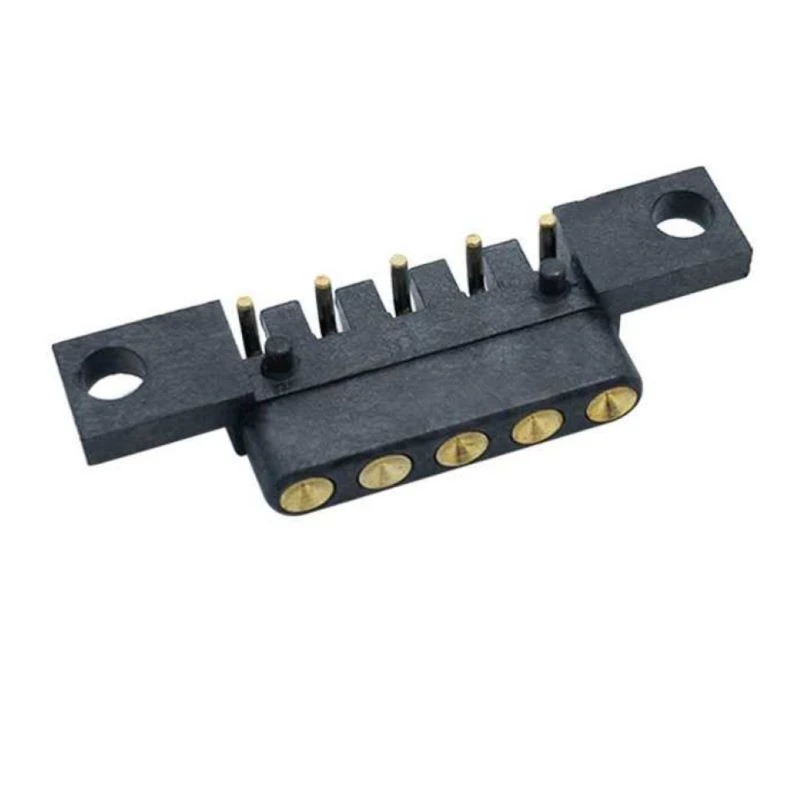

„Inteligentny dzwonek do drzwi wykorzystuje 2-złącze do montażu panelowego. Obudowa kołnierzowa z otworami na śruby. O-ring zapewniający wodoodporność. Wytrzymuje kanadyjskie zimy.”

3.Raj, dostawca motoryzacyjny w Indiach
„Złącze akumulatora EV wykorzystuje 4-pinowe złącze z kluczem. Zapobiega nieprawidłowemu łączeniu. Dobra jakość, spójne dostawy we wszystkich przesyłkach”.

4.Yuki, inżynier ds. testów w Tokio
„Urządzenie testowe ICT wykorzystuje 50-stykowe dwurzędowe złącze 1,27 mm. Bardzo duża gęstość, ale dopasowanie jest idealne. Złote styki, dobra rezystancja styku.”

• Metoda płatności: Karta kredytowa lub T/T (opcjonalnie w przypadku dużych kwot). Western Union PayPal
• Płatność T/T zazwyczaj obsługuje 100% zaliczki.
• Czas realizacji: zwykle w ciągu 5-10 dni roboczych po otrzymaniu płatności.
• Przykładowa polityka: Próbki są zawsze dostępne dla każdego modelu dla produktów standardowych.
• Próbki mogą być gotowe w ciągu 3-5 dni roboczych po otrzymaniu płatności.
• Port wysyłkowy: Shenzhen, Chiny.
