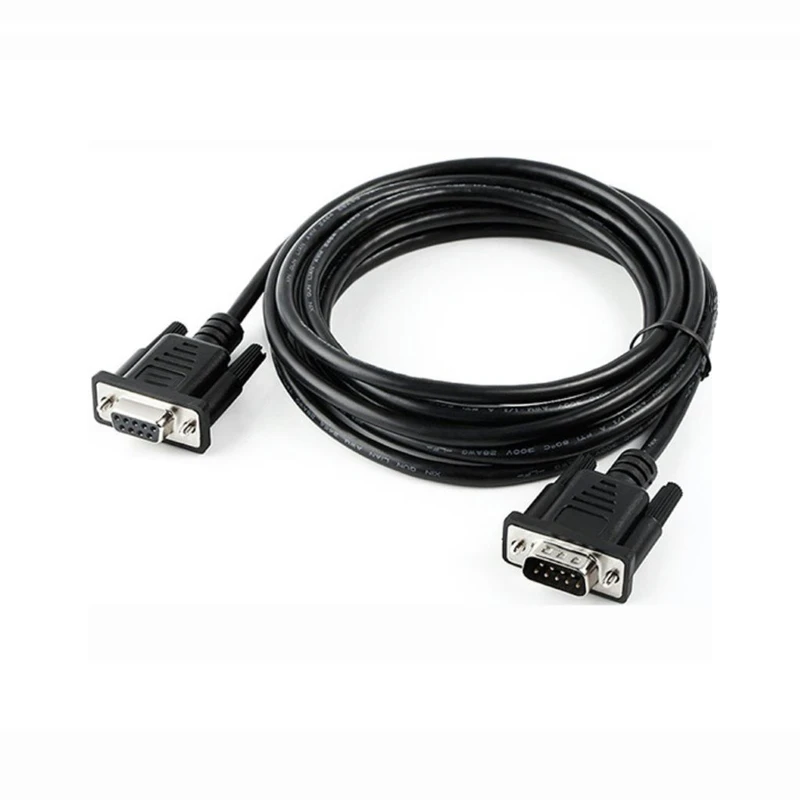

9-pinowy kabel D-Sub

Notatka:Dostępne niestandardowe schematy okablowania, formowane odciążenie i śruby blokujące.

1. Kabel szeregowy DB9 – klasyczne 9-pinowe złącze RS232
Standardowe 9-pozycja D-Miniaturowe złącze pomocnicze (5 pinów w górnym rzędzie, 4 na dole). Stosowany wszędzie, od przemysłowych sterowników PLC po starszy sprzęt testowy. Dostępne w wersji męskiej lub męskiej-do-żeńskiej — wybierz kombinację płci pasującą do Twojego sprzętu.

2. Modem-bezpośredni lub zerowy — prawidłowe okablowanie
Proste-przejście (pin-do-pinu) łączy urządzenie DTE (np. komputer) z urządzeniem DCE (np. modem). Null Modem (skrzyżowany) umożliwia bezpośrednią komunikację dwóch urządzeń DTE bez modemu. Jeden błędny schemat okablowania=brak komunikacji. Zamów wersję pasującą do Twojego pinoutu.

3. Trzy konstrukcje kabli – ekranowany, skrętka lub płaska taśma
Ekranowany (folia + oplot z przewodem spustowym) do hal produkcyjnych z zakłóceniami elektrycznymi. Skrętka na dłuższe przebiegi, gdzie liczy się przesłuch. Płaska taśma do zakończeń-w dół IDC wewnątrz obudowy sprzętu. Przekrój przewodu od 24 AWG do 28 AWG.

4. 250Wartość znamionowa V / 3–5 A, 500+ cykli łączenia
Każdy styk obsługuje prąd od 3 A do 5 A przy napięciu 250 V AC/DC -, co jest więcej niż wystarczające do sygnalizacji RS232 i zasilania pomocniczego. Powłoka stykowa ze złota lub cyny-nad-niklem jest odporna na korozję. Obudowy ze stali lub-stopu cynku, niklowane. Zgodny z dyrektywą ROHS.

• Płeć złącza: Mężczyzna-na-mężczyznę, mężczyzna-na-kobietę, kobieta-na-kobietę
• Typ okablowania: Proste-przez modem zerowy, niestandardowe mapowanie pinów
• Długość kabla: 0,3 m do 15 m (dostępne długości niestandardowe)
• Miernik drutu: 24 AWG do 28 AWG (lub niestandardowe)
• Zastawianie: Folia standardowa + oplot, podwójne ekranowanie lub nieekranowane
• Materiał kurtki: PCV lub niestandardowe
• Typ złącza: Standardowa śruba skrzydełkowa,-śruba blokująca lub-zatrzask szybkiego zwalniania
• Odlewanie: Nadformowany element odciążający, tylna skorupa z butem lub metalowa tylna skorupa
• Poszycie kontaktowe: Złoto (integralność sygnału) lub cyna (-opłacalne)
• Opakowanie: Worki zbiorcze, pojedyncze torby foliowe lub opakowania detaliczne

Starsza komunikacja szeregowa dla systemów przemysłowych i komercyjnych

• Sterowanie i automatyzacja przemysłowa: Podłączanie PLCS (programowalnych sterowników logicznych), HMIS, napędów silnikowych i czujników przemysłowych do programowania laptopów, komputerów sterujących i systemów SCADA przy użyciu standardowych protokołów szeregowych RS-232.
• Sprzęt testowy i pomiarowy: Łączenie oscyloskopów, multimetrów, generatorów sygnałów i rejestratorów danych z komputerami PC w celu gromadzenia danych, kontroli przyrządów i zautomatyzowanych procedur testowych w środowiskach laboratoryjnych i produkcyjnych.
• Sprzęt sieciowy: konfigurowanie routerów, przełączników, zapór sieciowych i urządzeń sieciowych za pośrednictwem portów konsoli przy użyciu adapterów DB9 na RJ45 lub bezpośrednich połączeń szeregowych w celu zarządzania-poza-pasmem.
• Urządzenia medyczne i diagnostyka: Podłączanie monitorów pacjenta, analizatorów laboratoryjnych, sprzętu do obrazowania diagnostycznego i czujników medycznych do szpitalnych systemów informatycznych w celu przesyłania danych i konfiguracji sprzętu.
• Systemy-punktów{{1}sprzedaży (POS).: Łączenie skanerów kodów kreskowych, drukarek paragonów, szuflad kasowych i terminali kart kredytowych z komputerami POS za pomocą połączeń szeregowych RS-232.
• Systemy GPS i nawigacji: Podłączanie odbiorników GPS, elektroniki morskiej, sprzętu nawigacji lotniczej i systemów śledzenia pojazdów do komputerów w celu rejestrowania danych i konfiguracji.
• Starsze urządzenia peryferyjne do komputerów: Podłączanie starszych modemów, ploterów, digitalizatorów i myszy szeregowych do komputerów za pośrednictwem portów szeregowych DB9 w celu zapewnienia obsługi starszych komputerów i starszego sprzętu.
• Bezpieczeństwo i kontrola dostępu: Łączenie paneli kontroli dostępu, czytników klawiatur i czujników bezpieczeństwa z centralnymi systemami sterowania przy użyciu niezawodnej komunikacji szeregowej.

1) Mając doświadczenie w złączach interfejsów i zespołach kabli, możemy zaoferować szeroką gamę standardowych możliwości produkcyjnych, takich jak tłoczenie, formowanie wtryskowe, prototypy, złącza i zespoły kabli, niestandardowe złącza i zespoły kabli oraz niestandardowe opakowania detaliczne.

2) Postęp w technologii połączeń wzajemnych. Nasz zespół może zaoferować światowej klasy-interfejsy, od wstępnych konsultacji po końcową dostawę, aby sprostać wyzwaniom stawianym przez naszych klientów w zakresie wzajemnych połączeń. Nasz spersonalizowany pakiet projektowy i inżynieryjny obejmuje rysunki CAD, modele 3D, prototypy i próbki testowe.

3)Budowanie połączeń na całym świecie. Możemy zapewnić szeroką gamę rozwiązań w zakresie połączeń wzajemnych, aby zaspokoić potrzeby klientów na wielu różnych typach rynków, w niektórych z najpopularniejszych rynków, takich jak:-wysokiej klasy elektronika użytkowa, przechowywanie danych,-dekodery, rynek medyczny, bezpieczeństwo domu, przemysłowy, audio/wideo, komputery stacjonarne i mobilne.

4) Produkty wysokiej jakości i konkurencyjne ceny.

5) Przekraczanie oczekiwań. nasza polityka jakości to przede wszystkim jakość, przede wszystkim klient.

1.Mike, administrator sieci w Teksasie
„Kable konsolowe Cisco to DB9 na RJ45. Te męskie końcówki DB9 wykorzystano do wykonania niestandardowych kabli konsolowych. Przylutowane do RJ45 z odpowiednim wyprowadzeniem pinów. Działało idealnie”.

2.Carlos, technik urządzeń medycznych w Kalifornii
„Monitory pacjenta eksportują dane przez port szeregowy DB9. Te pozłacane kable zapewniają integralność sygnału w przypadku krytycznych danych. Wersja-prostokątna mieści się w ciasnych przestrzeniach”.

3.Alex, hobbysta komputerów vintage w Oregonie
„Renowacja starych komputerów PC korzystających z portu szeregowego DB9 w przypadku myszy i modemów. Te kable z metalowymi tylnymi obudowami wyglądają-poprawnie. Dobra jakość, działa świetnie”.

4.Lisa, instalator elektroniki morskiej w Kanadzie
„Odbiorniki GPS do łodzi wykorzystują port szeregowy DB9 do łączenia się z ploterami map. Ta wersja wodoodpornego złącza wytrzymuje warunki środowiska morskiego. Dobry produkt.”

5.Yuki, technik laboratoryjny w Tokio
„Oscyloskopy i generatory sygnałów wykorzystują DB9 do zdalnego sterowania. Te kable ze śrubami skrzydełkowymi pozostają podłączone. Dobra jakość dla sprzętu testowego.”

• Metoda płatności: Karta kredytowa lub T/T (opcjonalnie w przypadku dużych kwot). Western Union PayPal
• Płatność T/T zazwyczaj obsługuje 100% zaliczki.
• Czas realizacji: zwykle w ciągu 5-10 dni roboczych po otrzymaniu płatności.
• Przykładowa polityka: Próbki są zawsze dostępne dla każdego modelu dla produktów standardowych.
• Próbki mogą być gotowe w ciągu 3-5 dni roboczych po otrzymaniu płatności.
• Port wysyłkowy: Shenzhen, Chiny.
